低壓配電柜出線回路中電流互感器的作用
配電柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。
配電柜指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

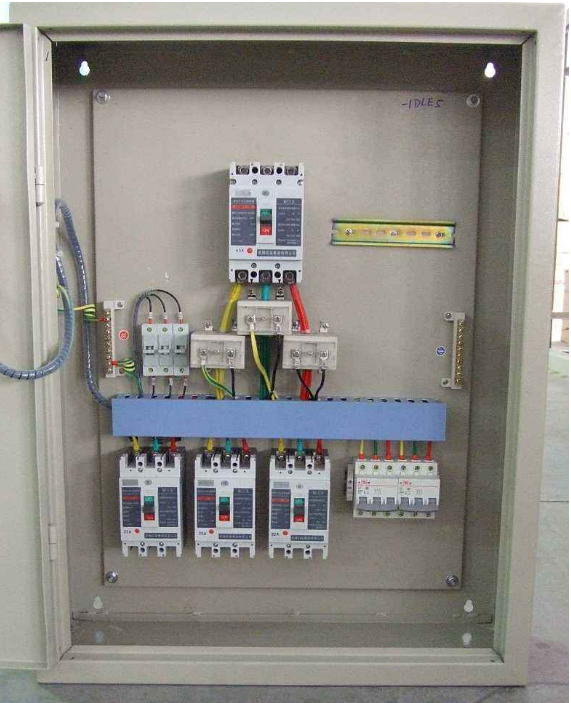

電流互感器是配電柜中比較常用的一種電氣設備，在配電柜的組合過程中，它起到了自己該起到的作用。簡單的說電流互感器就是將大電流轉換成小電流已作為測量及保護之用。例如300/5就是將300A的大電流轉換5A的小電流，一般來說300A被稱為一次電流，5A被稱為二次電流，為何要轉換成5A，這個是行業要求根據儀表計量要求。那電流互感器在配電柜中的作用是什么呢?
電流互感器在配電柜中的作用就是將大電流轉換成小電流。在電力系統中需要對電流進行計量及一些電流保護，而一次電流會產生較大的電流幾百安甚至上千安，這么大的電流需要計量的話，對計量設備是一個考驗，技術上很難達到。另外將這么大的電流引入配電室的計量設備上，對操作人員的操作安全無疑會產生極大的安全隱患。所以需要電流互感器將一次大電流轉換成小電流，以供計量及保護之用。
配電柜中電流互感器可以接計量電流表，以達到測量一次線路上的實際電流。也可以接保護類的設備，如接防涌流裝置達到涌流保護?？梢越拥椒珠l線圈中，起到電流起標時跳閘保護動作，達到保護線路及設備。
低壓配電柜中要用幾個電流互感器
可以說低壓出線柜的電流互感器大多數是用于計量所以你看到到低壓柜上基本都是三個互感器同時看到的電流表也是三個
在低壓配電柜內的出線回路（或進線開關上）裝電能表及配套的電流互感器，在運行中可電能表上的數據，前后兩次抄錄數據相減，并乘以電流互感器的變比，就得出該回路的用電量。如果未裝電能表及配套的電流互感器，無法得到用電量數據。
低壓配電柜中如何選擇電流互感器
在低壓配電箱需要計量裝置的，選擇電流互感器的依據是電流大于計量裝置的額定值時所必須的，目的是避免因過流而燒毀計量設施。
電度(電表)計量按負載電流相同選取電流互感器一次值；電流(電流表)監測按負載電流1：1.5選取電流互感器一次值。
低壓配電柜中電流互感器安裝需要注意事項
1電流互感器運行時，副邊不允許開路。
2電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1；
3、電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2；
4、電流互感器鐵芯合磁通：Φ=Φ1+Φ2；
5、因為Φ1、Φ2方向相反，大小相等，互相抵消，所以Φ=0；
6、若二次開路，即I2=0，則：Φ=Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電；
7、若二次開路，即I2=0，則：Φ=Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全；
8、電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施；
因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備
