LA-10Q電流互感器選型手冊

LA-10Q電流互感器簡介

LA-10Q電流互感器分單匝式、復匝式、母線式三種。為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

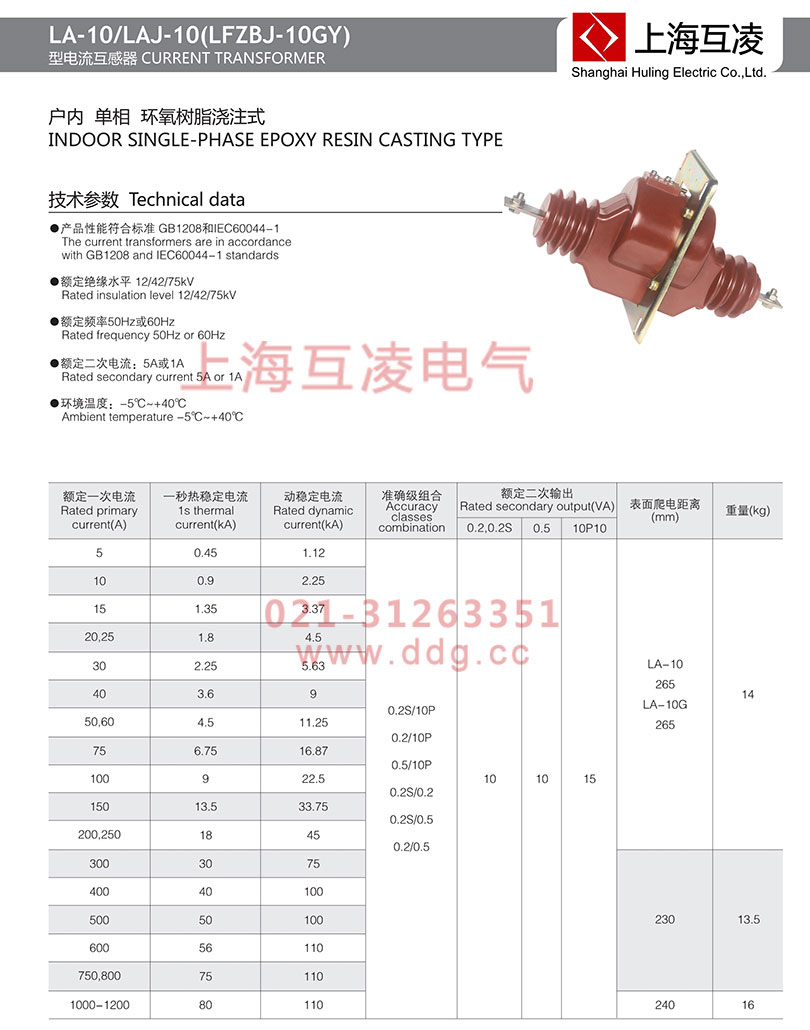

LA-10Q電流互感器技術參數

1、產品性能符合標準：GB1208和IEC60044-1

2、額定頻率：50Hz或60Hz

3、額定絕緣水平：12/42/75kV

4、額定二次電流：5A或1A

5、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表

6、污穢等級：全工況產品符合Ⅱ級污穢要求。

7、環境溫度：-5°C~+40°C

LAJ-10Q電流互感器變比

型號	額定一次電流(A)	一秒熱穩定電流(kA)	動穩定電流(kA)	準確級組合	額定二次輸出(VA)			表面爬電距離
					0.2,0.2S	0.5	10P10
LA-10Q	5	0.45	1.12	0.2S/10P 0.2/10P 0.5/10P 0.2S/0.2 0.2S/0.5 0.2/0.5	10	10	15	265
	10	0.9	2.25
	15	1.35	3.37
	20,25	1.8	4.5
	30	2.25	5.63
	40	3.6	9
	50,60	4.5	11.25
	75	6.75	16.87
	100	9	22.5
	150	13.5	33.75
	200,250	18	45
	300	30	75					230
	400	40	100
	500	50	100
	600	56	110
	700,800	75	110
	1000-1200	80	110					240

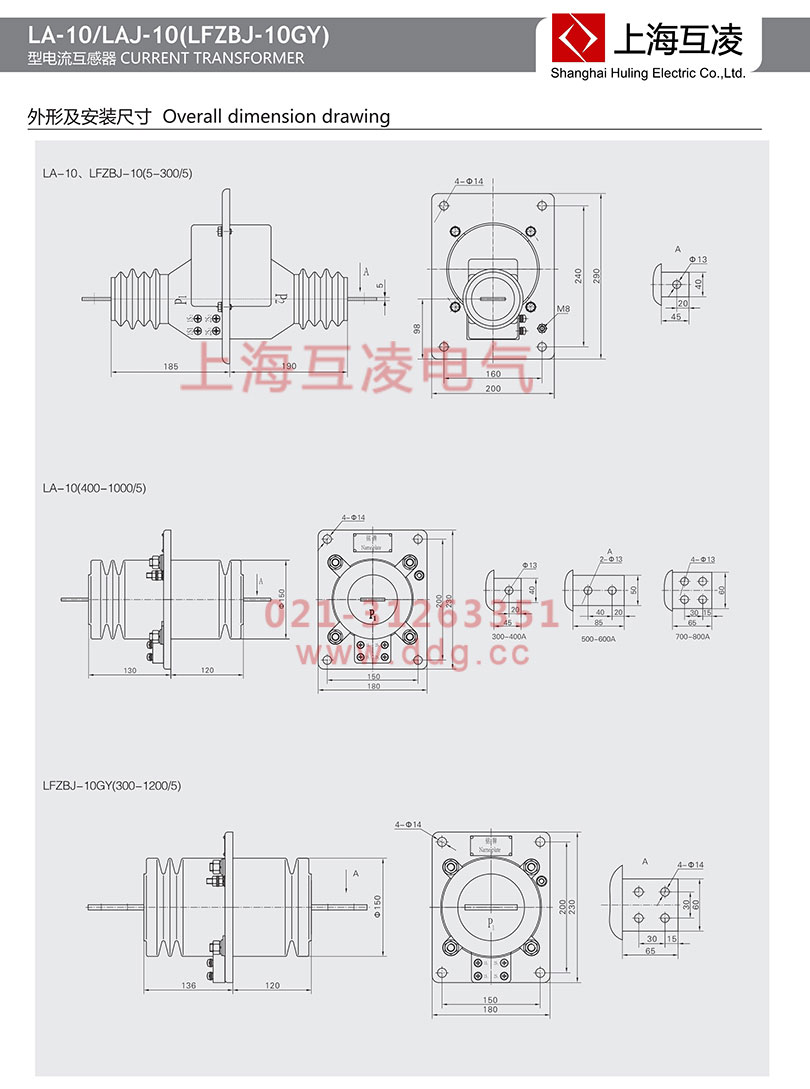

LAJ-10Q電流互感器接線方式

1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中，保護線路的三相短路、兩相短路和單相接地短路。

2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路和兩相短路。

3、兩相差接反映兩相差電流。該接線方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。

4、單相接線在三相電流平衡時，可以用單相電流反映三相電流值，主要用于測量回路。

5、兩相三繼電器完全星形接線，流入第三個繼電器的電流是Ij＝Iu＋Iw＝－Iv。該接線方式應用在大電流接地系統中，保護線路的三相短路和兩相短路。

LAJ-10Q電流互感器選型

怎么選型適合的電流互感器建議按三個方面綜合考慮：

1、根據負荷電流的大小選擇變比，一般按照60-80的%額定電流選擇比較理想；

2、計量用的互感器就選精確度高點（0.5級足矣），測量用的可以更低點；

3、根據配電柜的布局選擇穿心式或普通式互感器，強烈建議使用普通式，穿心式的固定支撐問題一直做的不太可靠，如果布局實在狹小也只好用穿心式了。

另外提醒注意以下幾點：

1、有多個二次繞組的電流互感器一定要把閑置的二次接線端用銅芯線牢固的短接起來；

2、切記嚴禁在電流互感器二次側安裝保險、空氣開關之類的保護元件；

3、必須在停電后才能在電流互感器上作業，千萬不要帶電拆、裝電流互感器；

5、電流互感器出現開裂、變色、變形、發熱等現象時立即切斷電源，不要扛。 電流互感器二次容量的計算及選擇。
