LXK-160零序電流互感器技術參數

本系列零序電流互感器適用于戶內、額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供三相電纜接地保護用。也可與繼電器配套使用。

安裝時可將互感器分為兩半，然后合并為一體，用抱箍抱緊卡住?？梢栽诓煌ｋ姞顟B(tài)下進行安裝。

本型互感器一次主絕緣由電纜保護。產品僅考核二次繞組的絕緣性能，二次繞組對地耐壓為3kV一分鐘。

LXK-160零序電流互感器使用環境

?環境溫度：-10℃～40℃ ?大氣壓力：80～110KPa

?空氣相對濕度：90%（25℃）、50%（40℃）

LXK-160零序電流互感器變比

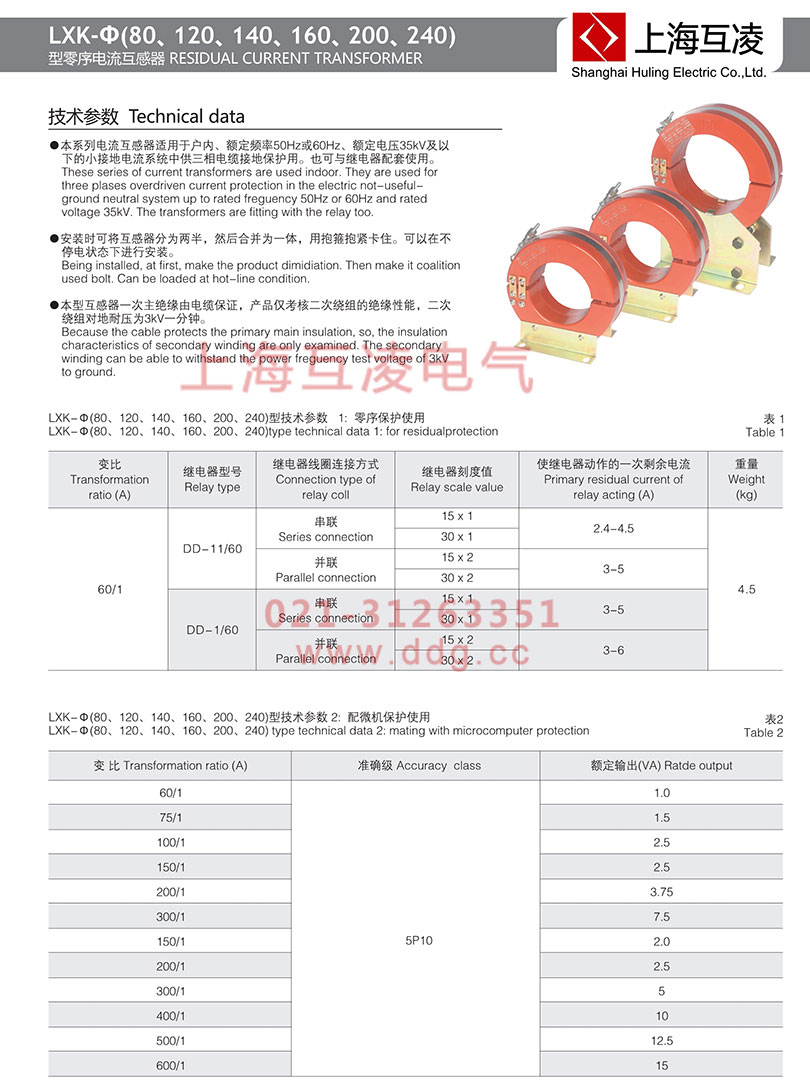

型號	變比(A)	繼電器型號	繼電器線圈接電方式	繼電器刻度值	使繼電器動作的一次剩余電流(A)	重量
LXK-160	60/1	DD-11/60	串聯	15×1	2.4-4.5	4.5
				30×1
			并聯	15×2	3-5
				30×2
		DD-1/60	串聯	15×1	3-5
				30×1
			并聯	15×2	3-6
				30×2

型號	變比(A)	準確級	額定輸出(VA)
LXK-160	60/1	5P10	1.0
	75/1		1.5
	100/1		2.5
	150/1		2.5
	200/1		3.75
	300/1		7.5
	150/1		2.0
	200/1		2.5
	300/1		5
	400/1		10
	500/1		12.5
	600/1		15

LXK-160零序電流互感器型號

LXK-160零序電流互感器工作原理

零序電流保護具體應用可在三相線路上各裝一個電流互感器，或讓三相導線一起穿過一零序電流互感器，也可在中性線N上安裝一個零序CT，利用這些電流互感器來檢測三相的電流矢量和，即零序電流Io，IA+IB+IC=Io，當線路上所接的三相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），Io=0；當線路上所接的三相負荷不平衡，則Io=IN，此時的零序電流為不平衡電流IN；當某一相發生接地故障時，必然產生一個單相接地故障電流Id，此時檢測到的零序電流IO=IN+Id，是三相不平衡電流與單相接地電流的矢量和。

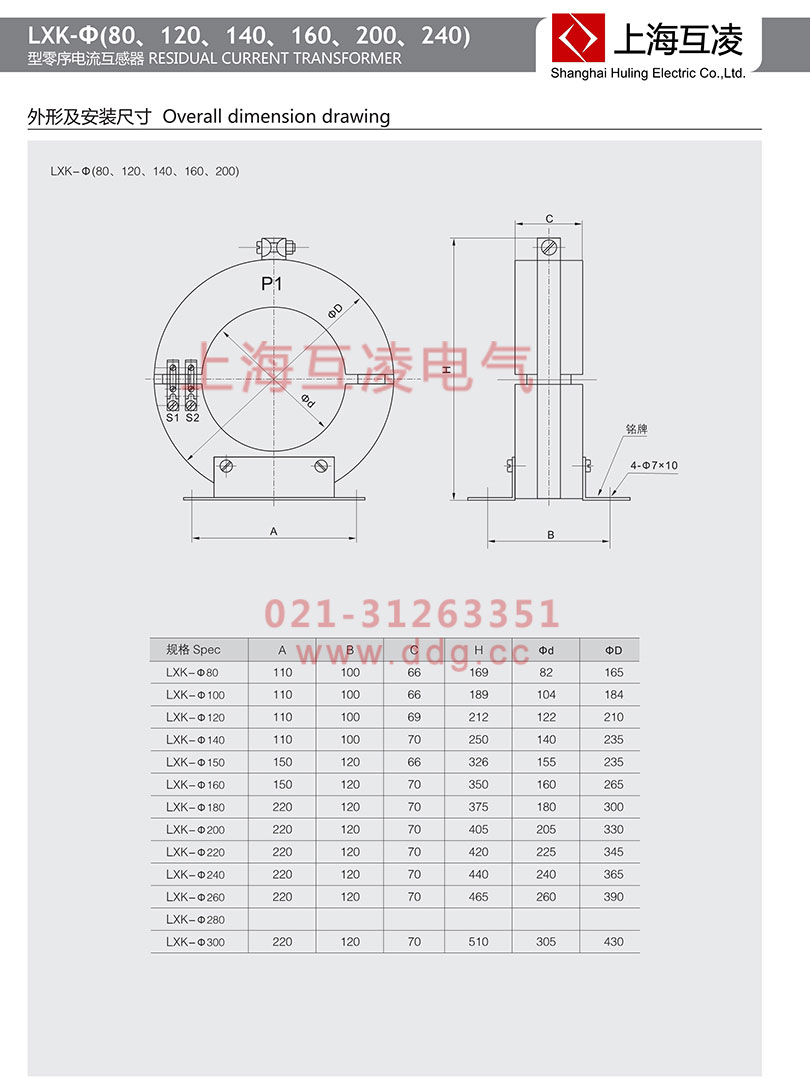

LXK-160零序電流互感器安裝

整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。

?開口式互感器不受電纜敷設與否的限制，具體方法如下：

（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。

（2）將互感器頂部兩個內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。

（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。

（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。

（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。

LXK-160零序電流互感器作用

當電路中發生觸電或漏電故障時，互感器二次側輸出零序電流，使所接二次線路上的設備保護動作(切斷電源,報警等等）。

訂貨說明：產品型號 ?一次零序電流，二次零序電流 ?二次負荷容量或負載 ?內孔直徑 ?保護裝置對零序電流互感器的要求（如果有）
