LZW-24電流互感器結構特點

該系列電流互感器為全封閉式支柱結構，由優質絕緣材料經浸漆處理作為絕緣材料，環氧樹脂采用德國標準耐污污染及潮濕，尺寸小，重量輕，適合于任何位置、任何安裝！

LZW-24電流互感器技術參數

1、額定絕緣水平：40.5/95/185 kV；

2、額定二次電流：5A，1A

3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表

4、局部放電水平符合GB1208《電流互感器》標準。

LZW-24電流互感器選型手冊

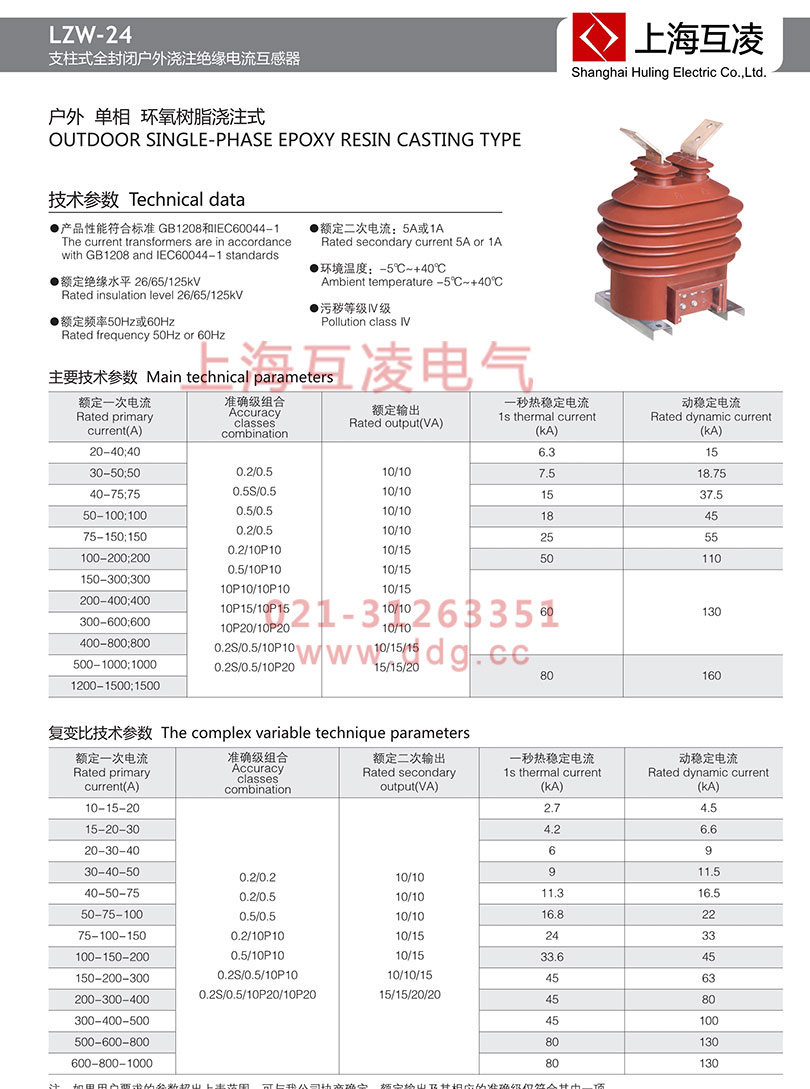

LZW-24電流互感器變比參數

復變比參數表

LZW-24電流互感器簡介

本型號電流互感器采用環氧樹脂澆注全封閉產品，適用于額定頻率50HZ或者60hz,額定電壓在24kv以下的電力系統中工作，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等，本產品符合IEC185及GB1208-1997《電流互感器》標準

LZW-24電流互感器工作原理

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量?jī)x表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

LZW-24電流互感器原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。

微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量?jī)x表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。

Kn=I1n/I2n

電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。

LZW-24電流互感器注意事項

電流互感器 – 使用注意事項電流互感器[11] 運行時，副邊不允許開路。因?yàn)橐坏╅_路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。

因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。
